同步对象及属性

本插件支持 Sketchup 与 D5 渲染器之间的对象与属性同步,实现跨软件的协同工作。以下为同步对象及属性说明:

一、同步对象与属性详解

1. 模型同步

支持属性:

  • 3D 变换(平移 / 旋转 / 缩放)
  • 组件
  • 材质分配
  • 目录管理(显示 / 隐藏)
  • 标记(显示 / 隐藏)

暂未支持:

  • 标记/图层

注意事项:

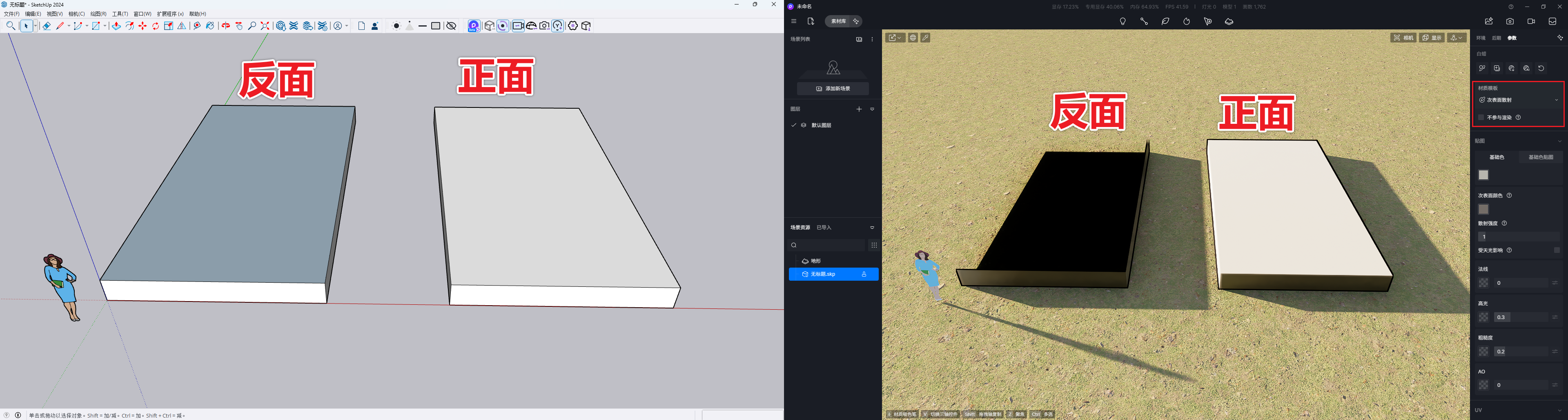

  • SU内有双面材质,D5 仅支持单面材质(正面材质),若场景中存在双面材质可能导致渲染错误。

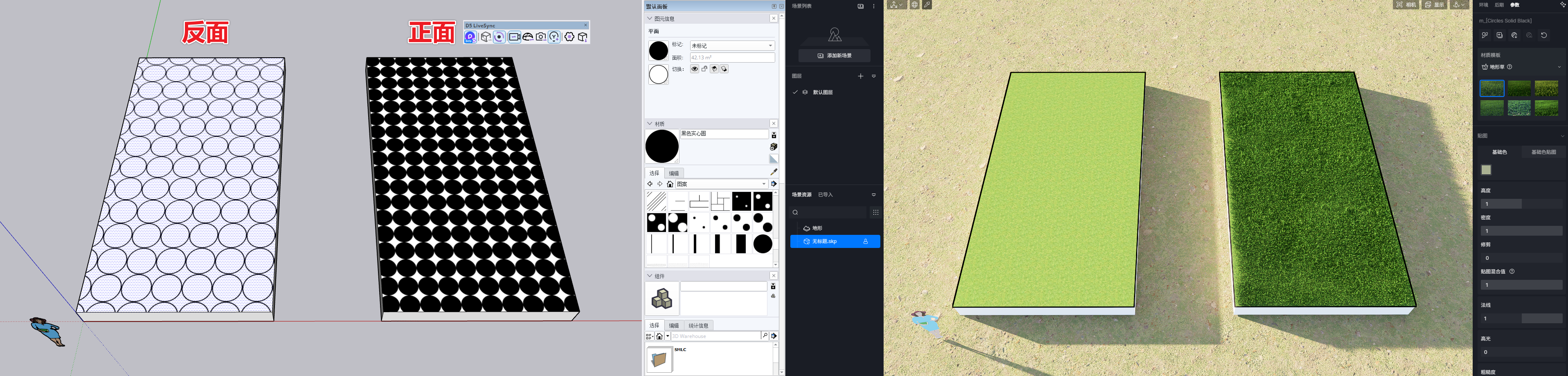

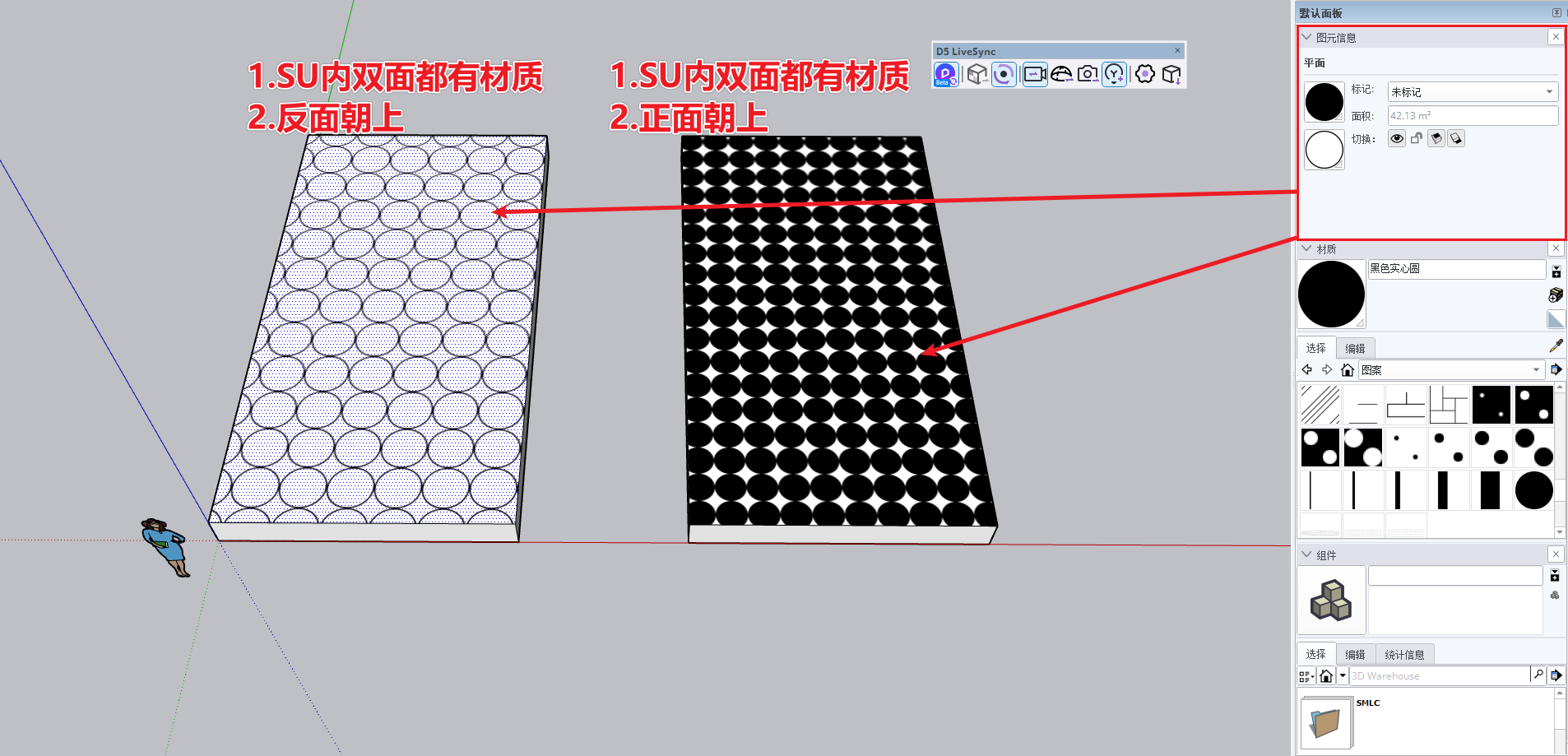

SU内双面材质

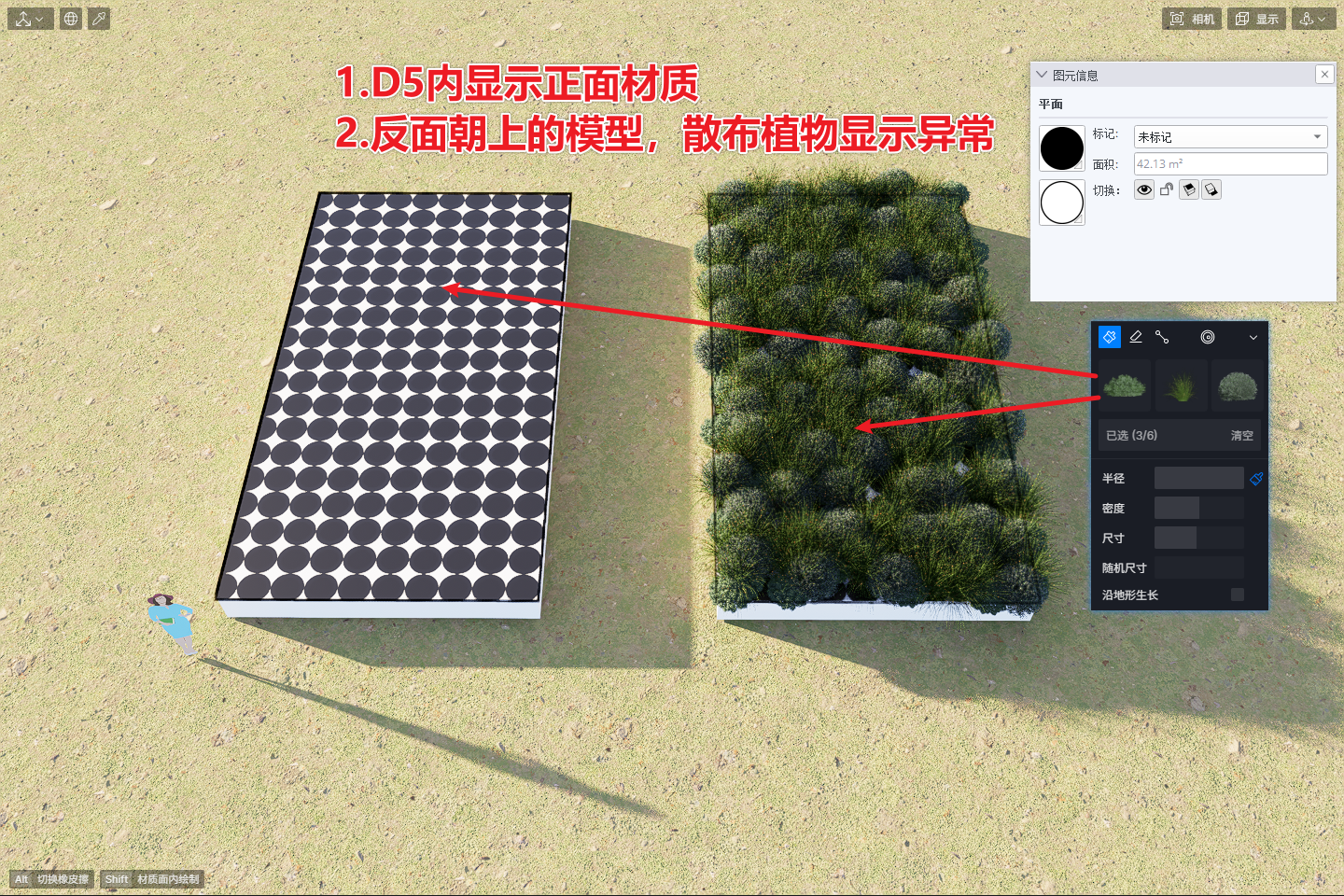

散布植物异常
次表面散射材质
地形草异常

2. 材质同步

版本兼容性:

  • SU 24 及之前版本:支持基础 Color / 透明度/ 纹理图像 / UV
  • SU 25 版本:新增 PBR 材质支持

同步规则:

  • 材质优先级:正面材质 > 反面材质 > 组材质
  • D5内修改后如何返回SU内材质:
    • 方式一:修改 Sketchup 材质名称触发同步
    • 方式二:在 D5 中点击 "复位参数" 后,SU 端重新调节参数

3. 光源同步

光源同步

支持类型:

  • 点光源 / 聚光灯 / 灯带 / 面光源
  • 3D 变换属性
  • 目录管理(显示 / 隐藏)

注意:

  • 光照强度需在 SU 端进行校准

4. 场景与相机

支持功能:

  • 3D 变换属性
  • 透视显示/两点透视

暂不支持:

  • 平行投影模式暂不支持。可能会在后续版本支持。

5. 地理天空

支持功能:

  • 支持北角偏移参数
  • 自动同步 SU 阴影面板中的 "时间 / 日期" 参数

暂不支持:

  • HDRI天空

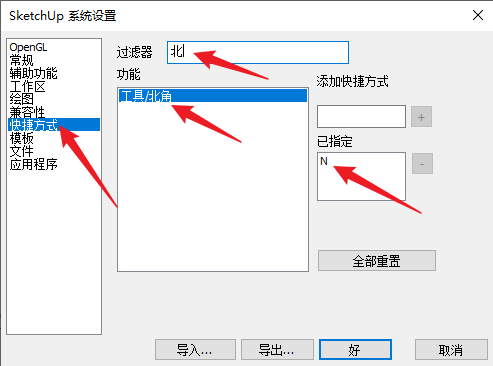

北向角偏移
