工作流插件 | Revit-D5同步插件

D5转换器-Revit 可以帮助您无缝链接 Revit。

下载和安装

安装环境和版本支持

Revit 2018.3 - Revit 2024版本

下载和安装

下载完成后双击.exe文件,根据提示安装D5转换器-Revit。

功能说明

在Revit内一键启动D5渲染器

  • 将正在编辑的新模型导入D5渲染器,开启实时渲染工作
  • 当渲染项目进行中的模型文件需要改动时,开启联动可以与原始模型建立连接或者替换新的模型
  • 使用联动功能无需导出 d5a 即可将 rvt 模型导入D5渲染器

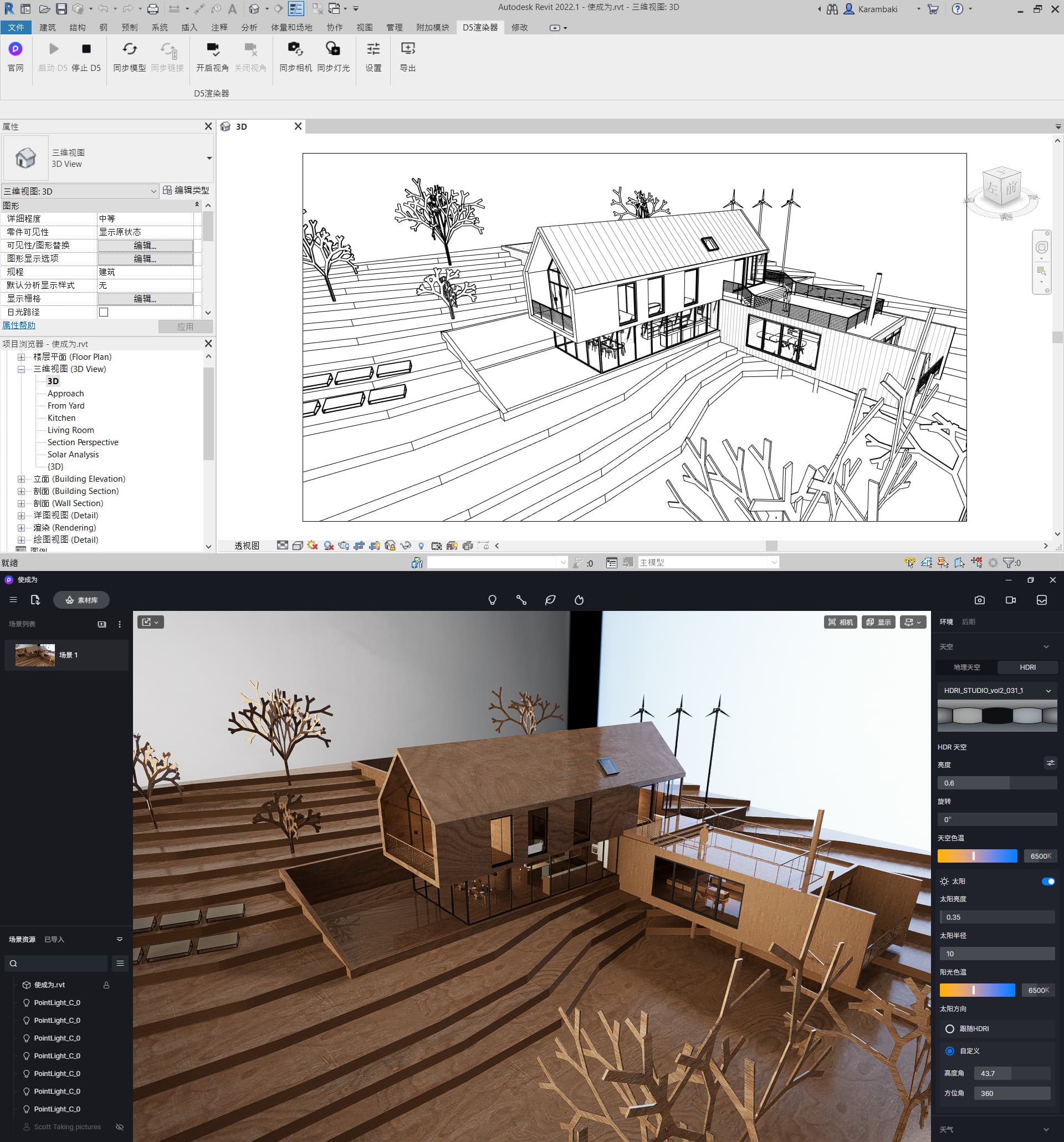

模型/材质/场景/灯光同步

  • 当前模型在 Revit 内完成改动后,使用同步按钮,可以快速将改动后的模型和材质同步至D5渲染器,且保留已经在D5渲染器内调整好的材质和场景等其他参数
  • 支持一键同步 Revit 中的场景至D5渲染器场景列表
  • 支持按照分类排除不需要同步的类别
  • 支持同步族内灯光为D5光源

同步链接模型

  • 将revit中的链接模型同步至D5
  • 在有多个链接模型的大型项目中,每个链接模型在D5中自动分离,以便您进行隐藏/锁定/删除等操作,同时便于您在场景中移动模型。

视角联动

  • 在水平方向上保持 Revit 与D5渲染器的视角保持一致
  • 支持一键开启或者关闭视角联动

支持测量点

  • 导出的模型将使用测量点作为原点(0,0,0)而不是项目基点
  • 提示:可用于使用绝对坐标对齐多个Revit模型

使用着色模式

---开启前导出的是带有 Revit 贴图的材质,开启后为着色模式
  • 使用材质的 RGB 颜色,而不是材质的纹理或颜色
  • 提示:主要用于只使用彩色材料开始创建场景。

按资产分类的集团材料

  • 使用资产名称来分隔D5中的元素,而不是材料名称
提示:用于处理 Revit 项目中专业组织的材料,或使用覆盖材料资产的 Dynamo 脚本

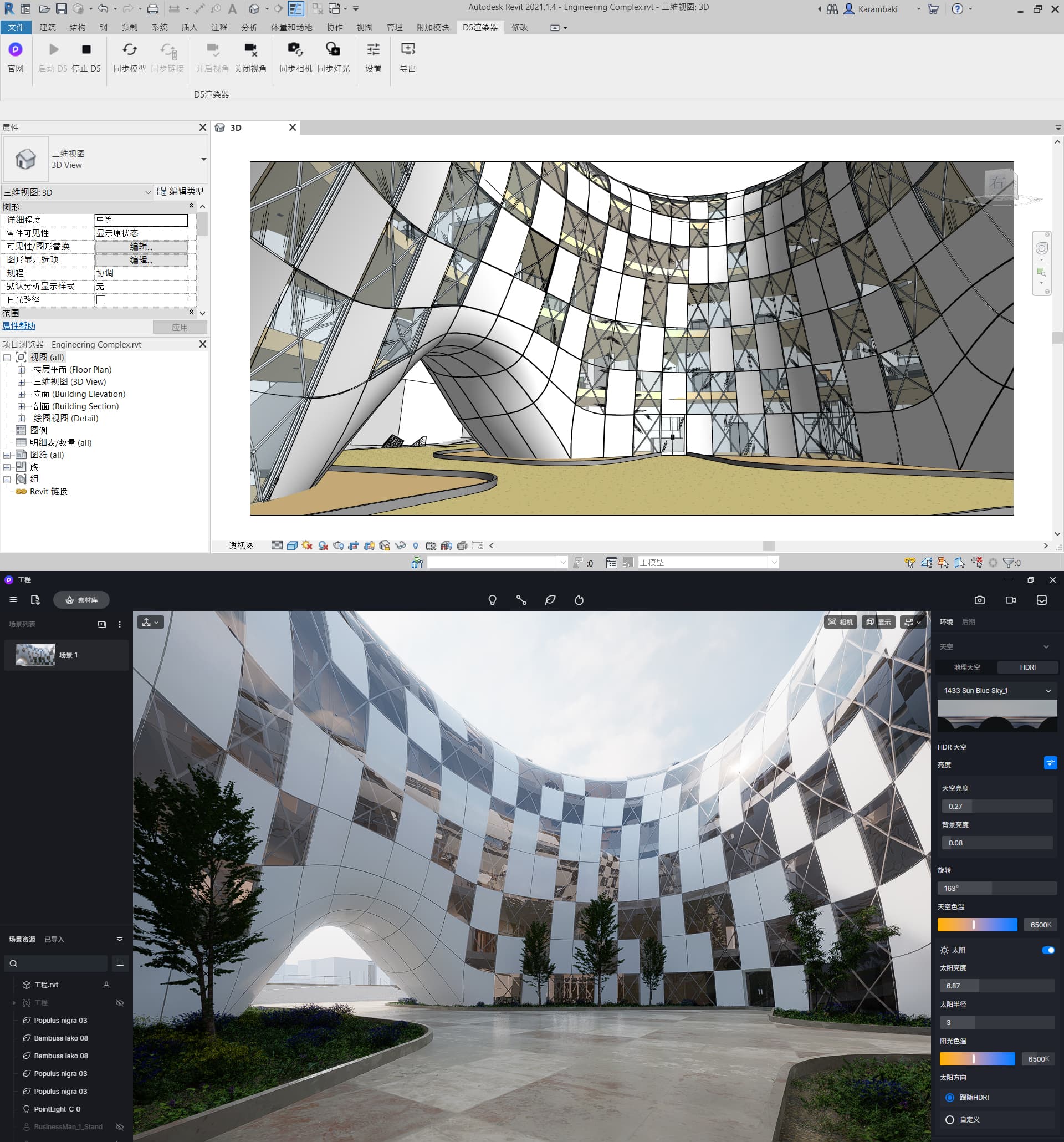

支持导出平滑度

  • 更改D5中的模型平滑度
提示:推荐的默认值的平滑度相对来说已经足够

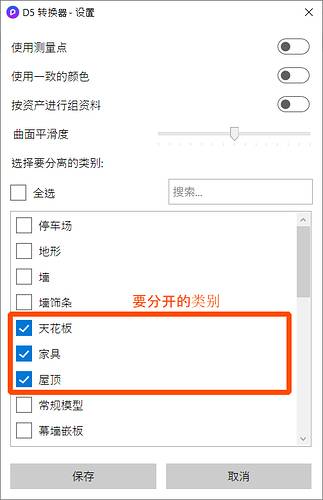

选择要排除的类别

  • 按分离类别同步,有助于直接控制D5内部的 Revit 类别可见性 在D5中分别控制这些类别是否隐藏。

导出d5a文件

  • D5渲染器无法直读.rvt的文件,可以通过D5转换器-Revit转成.d5a文件就可以直接导入D5渲染器
  • 支持导出族内灯光,自动同步为D5光源

分组导出

  • 导出选中的实例
  • 导出选中的族类型
  • 导出选中的类别
